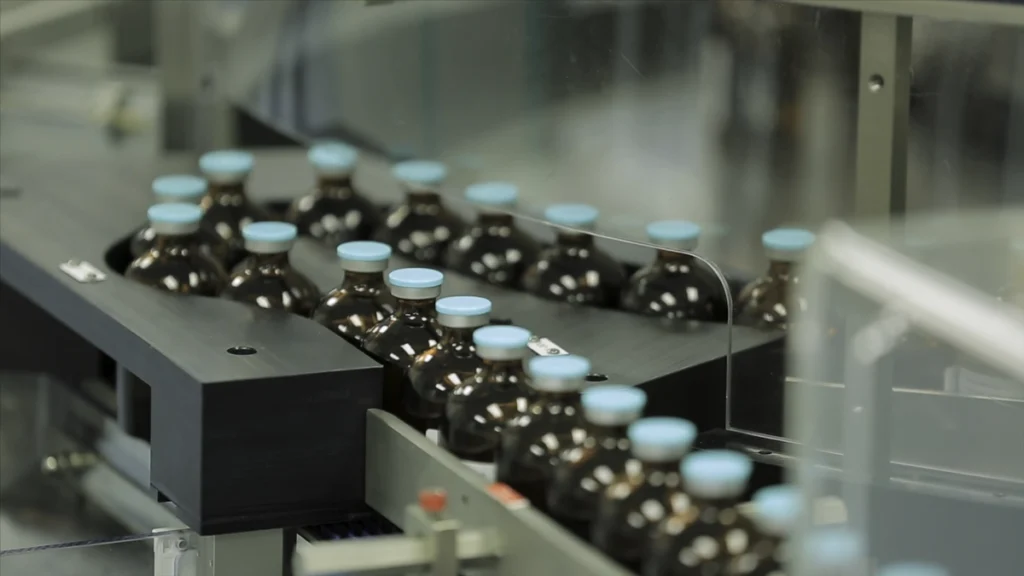

La movimentazione nel settore farmaceutico permette di trasferire prodotti e confezioni in modo ordinato lungo la linea produttiva. Un sistema ben progettato aiuta a mantenere il processo fluido e continuo, riducendo il rischio di inceppamenti, danneggiamenti e fermi che possono rallentare la produzione.
Per questo, automatizzare la movimentazione non significa soltanto spostare i prodotti più velocemente, ma creare un flusso controllato e coordinato, progettato in base agli spazi disponibili, alla velocità delle macchine e alle caratteristiche dei materiali da trasportare.
I trasportatori per l’industria farmaceutica devono quindi essere configurati considerando aspetti come stabilità, integrità del prodotto, facilità di pulizia, accessibilità per la manutenzione e possibilità di integrazione con le apparecchiature già presenti.
Perché la movimentazione farmaceutica richiede criteri specifici?
La movimentazione nel settore farmaceutico deve mantenere un flusso regolare senza compromettere l’integrità del prodotto o della confezione. Ogni sistema deve essere valutato in relazione al processo nel quale verrà installato, non come un elemento isolato.
Scatole di medicinali, flaconcini, bottigliette e siringhe richiedono modalità di trasporto diverse. Il sistema deve quindi essere progettato tenendo conto del formato, del peso e della stabilità del prodotto, soprattutto in presenza di curve, dislivelli o passaggi tra più trasportatori.
Anche una piccola discontinuità può generare problemi:
- ribaltamento dei prodotti;
- accumuli non controllati;
- inceppamenti nei punti di passaggio;
- urti tra confezioni;
- rallentamenti a monte della linea;
- arresti frequenti per il riposizionamento manuale;
- difficoltà durante i cambi di formato.
Per evitare queste situazioni è necessario studiare con attenzione velocità, larghezza utile, guide laterali, sponde, raggi di curvatura e punti di trasferimento.
La progettazione deve inoltre considerare le procedure adottate nello stabilimento per pulizia, manutenzione, controllo qualità e gestione dei diversi lotti produttivi. Un componente apparentemente secondario, come una guida poco accessibile o una zona nella quale si accumulano residui, può complicare le attività operative.
I vantaggi offerti dalla movimentazione automatizzata
Il principale vantaggio non è soltanto la velocità, ma la possibilità di controllare in modo coordinato trasporto, accumulo e avanzamento del prodotto.
Rispetto a una gestione prevalentemente manuale, un sistema automatizzato può contribuire a:
- ridurre gli spostamenti manuali tra una macchina e l’altra;
- mantenere costante l’alimentazione delle apparecchiature;
- limitare attese e tempi morti;
- gestire gli accumuli senza bloccare immediatamente la linea;
- ridurre il rischio di caduta o danneggiamento delle confezioni;
- migliorare la ripetibilità del processo;
- separare automaticamente prodotti conformi e scarti;
- coordinare macchine con velocità operative differenti;
- facilitare il controllo del flusso produttivo.
L’automazione è particolarmente utile quando una fase lavora più velocemente di quella successiva. In questi casi, il sistema di movimentazione può creare un accumulo controllato, evitando che una breve interruzione si propaghi immediatamente all’intero impianto.
Fotocellule, sensori, deviatori pneumatici, sistemi di arresto e dispositivi di controllo possono inoltre permettere alla linea di reagire alla presenza, all’assenza o alla posizione del prodotto.
La configurazione deve comunque essere definita sul processo reale.
Quali trasportatori vengono utilizzati nelle linee farmaceutiche?
Non esiste una sola tipologia di trasportatore adatta a tutte le applicazioni farmaceutiche. La scelta dipende da prodotto, percorso, dislivelli, velocità richiesta, spazi disponibili e operazioni da effettuare lungo la linea.
Trasportatori a nastro per prodotti delicati e di piccolo formato
I trasportatori a nastro permettono di movimentare prodotti con dimensioni e superfici di appoggio differenti. Possono essere impiegati per scatole, confezioni, flaconi o componenti che richiedono un piano di trasporto continuo.
Il tappeto viene scelto considerando il coefficiente di attrito, la presenza di pendenze e il livello di stabilità necessario. Il sistema può essere completato con:
- guide laterali regolabili;
- sponde di contenimento;
- profili longitudinali o trasversali;
- listelli;
- penne di trasferimento di piccolo diametro;
- passaggi studiati per ridurre gli spazi tra due trasportatori.
Questi elementi risultano importanti soprattutto quando si devono trasferire prodotti leggeri o con una base ridotta.
Trasportatori a catena per accumulo e controllo del flusso
I trasportatori a catena sono indicati per la movimentazione di prodotti confezionati e possono essere integrati con sistemi di controllo, smistamento e scarto. Le catene table-top, abbinate a guide regolabili e deviatori pneumatici, permettono di gestire formati diversi e indirizzare i prodotti verso percorsi specifici.
Elevatori a nastro per i cambi di quota
Gli elevatori a nastro consentono di trasferire prodotti sfusi leggeri tra livelli differenti senza ricorrere alla movimentazione manuale. Il tappeto può essere dotato di listelli che aiutano a mantenere stabile il materiale durante il tratto inclinato.
Nel settore farmaceutico, Monti Impianti presenta anche un elevatore a nastro in PVC destinato alla movimentazione di siringhe, completo di tramoggia di carico, protezioni e pannelli apribili. tanti per accumulo e orientamento
Tavole rotanti per organizzare il fine linea
Le tavole rotanti possono essere inserite nelle fasi di carico o a fine linea per raccogliere temporaneamente i prodotti e modificarne la direzione di avanzamento. La configurazione del piano e delle guide viene definita in base alla forma, al peso e alla stabilità delle confezioni.
Come facilitare pulizia, manutenzione e cambi di formato
Un trasportatore destinato a un ambiente farmaceutico deve essere progettato pensando anche alle attività che avvengono quando la linea è ferma. Accessibilità, materiali e geometria della struttura influenzano direttamente pulizia, ispezione e manutenzione.
Le parti della macchina possono essere realizzate in acciaio inox, materiale utilizzato per la sua resistenza alla corrosione e per la possibilità di adottare superfici adatte alle procedure di pulizia previste dallo stabilimento.
Monti Impianti offre la possibilità di realizzare i trasportatori in acciaio inox AISI 304 o AISI 316, scegliendo il materiale più adatto alle caratteristiche dell’ambiente produttivo. Per le applicazioni farmaceutiche e alimentari sono disponibili anche finiture satinate, pensate per ottenere superfici uniformi e più semplici da pulire.
La facilità di pulizia dipende anche dalla struttura complessiva del trasportatore. In fase di progettazione è quindi importante valutare:
- la presenza di zone difficili da raggiungere;
- l’accessibilità delle parti sottostanti al nastro;
- la possibilità di rimuovere facilmente carter, sponde e piani;
- la protezione di motori e componenti elettrici;
- la forma dei supporti;
- l’eventuale presenza di fessure o cavità;
- la corretta gestione dei liquidi utilizzati durante il lavaggio.
I cambi di formato richiedono invece guide e regolazioni che possano essere adattate senza interventi complessi. Quando la stessa linea movimenta confezioni diverse, è utile prevedere riferimenti, sistemi di regolazione e componenti che facilitino il riposizionamento.
Sicurezza e conformità del processo produttivo
La sicurezza del trasportatore e la conformità del processo farmaceutico sono aspetti collegati, ma distinti. La macchina deve rispettare i requisiti tecnici e di sicurezza applicabili, mentre l’azienda farmaceutica deve verificarne la corretta integrazione nel proprio sistema produttivo e di qualità.
Le Good Manufacturing Practices europee, raccolte nell’EudraLex (Commissione europea – EudraLex Volume 4), includono indicazioni su apparecchiature, gestione del rischio, qualificazione e validazione. La presenza della documentazione prevista per il trasportatore, quindi, non rende automaticamente conforme l’intero processo.
L’utilizzatore deve verificare che l’impianto sia compatibile con:
- procedure operative e modalità di pulizia;
- caratteristiche dei prodotti movimentati;
- controlli di processo e valutazione dei rischi;
- attività di qualificazione e validazione;
- manutenzione e tracciabilità degli interventi.
Anche la normativa sulla sicurezza delle macchine deve essere valutata in base alla data di immissione sul mercato o di messa in servizio. La Direttiva 2006/42/CE resta applicabile fino al 19 gennaio 2027, mentre dal 20 gennaio 2027 entrerà in applicazione il Regolamento europeo 2023/1230.
Per gli impianti destinati all’Unione Europea, Monti Impianti rilascia la dichiarazione di conformità CE. Eventuali requisiti aggiuntivi, come specifiche elettriche per mercati esteri o accorgimenti per ambienti particolari, devono essere definiti durante l’analisi tecnica. Anche la conformità ATEX deve essere valutata separatamente quando richiesta dalle condizioni operative.
La progettazione su misura dell’impianto
Un sistema di movimentazione efficace deve essere progettato sulle caratteristiche reali del prodotto, della linea e dello stabilimento. Una soluzione standard non correttamente dimensionata può causare rallentamenti, problemi nei trasferimenti o difficoltà di integrazione con le altre macchine.
| Elemento da valutare | Perché è importante |
| Dimensioni, peso e stabilità del prodotto | Determinano il tipo di nastro, le guide e la velocità di trasporto |
| Percorso, curve e dislivelli | Influenzano ingombri, trasferimenti e configurazione della linea |
| Velocità richiesta | Deve essere coordinata con le macchine a monte e a valle |
| Formati da gestire | Richiedono guide e componenti regolabili |
| Spazi disponibili | Condizionano lunghezza, direzione e struttura dell’impianto |
| Pulizia e manutenzione | Determinano materiali, accessibilità e costruzione |
| Sensori e sistemi di sicurezza | Permettono di controllare il flusso e proteggere gli operatori |
Monti Impianti sviluppa sistemi di movimentazione personalizzati partendo dall’analisi delle esigenze produttive e, quando necessario, da un sopralluogo presso lo stabilimento. Il servizio comprende progettazione, costruzione, collaudo, eventuale installazione e assistenza successiva.
Questo approccio permette di coordinare fin dalla fase progettuale trasportatori, sensori, velocità, spazi e attività di manutenzione, valutando il funzionamento dell’intera linea e non soltanto della singola macchina.
FAQ sulla movimentazione farmaceutica
Quali prodotti farmaceutici possono essere movimentati automaticamente?
È possibile movimentare scatole, flaconi, bottigliette, siringhe e altri prodotti confezionati. La fattibilità dipende da dimensioni, peso, stabilità, superficie di appoggio e livello di delicatezza del prodotto.
Quali trasportatori vengono utilizzati nell’industria farmaceutica?
Le soluzioni possono comprendere trasportatori a nastro, trasportatori a catena, catene table-top, rulliere, elevatori e tavole rotanti. Spesso una linea integra più tecnologie per gestire tratti e funzioni differenti.
L’acciaio inox è sempre necessario?
Non necessariamente per ogni parte dell’impianto. La scelta dipende dalla destinazione d’uso, dall’ambiente, dalle procedure di pulizia e dal rischio di contatto con il prodotto. Le specifiche devono essere definite con il cliente.
Come si riducono gli inceppamenti?
Occorre progettare correttamente guide, sponde, passaggi tra trasportatori, velocità e zone di accumulo. Anche la stabilità del prodotto e la gestione dei cambi di formato incidono sul rischio di inceppamento.
Un trasportatore può essere integrato in una linea esistente?
Sì, ma è necessario rilevare quote, ingombri, velocità, segnali di scambio e caratteristiche delle macchine già installate. Un sopralluogo tecnico permette di individuare eventuali vincoli prima della progettazione.
Marcatura CE e conformità GMP sono la stessa cosa?
No. La conformità della macchina riguarda i requisiti applicabili alla sua costruzione e immissione sul mercato. La conformità GMP riguarda invece il processo farmaceutico nel suo insieme e deve essere valutata dall’utilizzatore attraverso procedure, qualificazione, validazione e gestione del rischio.
